高溫玻璃受到熱處理溫度/熱處理時(shí)間的各影響
作者:奧固鴻已有:N多人關(guān)注

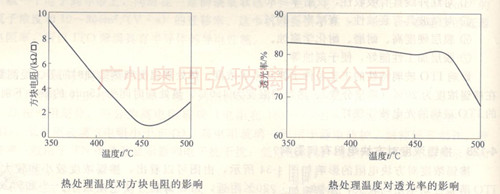

熱處理溫度對(duì)方塊電阻的影響如圖4所示，由圖可以看出，熱處理溫度較低市ITO薄膜方塊電阻較高，隨著熱處理溫度的增加，ITO薄膜的方塊電阻直線下降，熱處理溫度達(dá)到450℃時(shí)，ITO薄膜方塊電阻降為最低，熱處理溫度高于450℃后，ITO薄膜方塊電阻由減小轉(zhuǎn)為增加。熱處理溫度較低時(shí)，ITO薄膜晶粒較小，方塊電阻較大；隨著熱處理溫度的升高，ITO薄膜晶粒增大，有利于方塊電阻的下降；當(dāng)熱處理溫度接近500℃附近時(shí)，晶格畸變嚴(yán)重，抵消了晶粒增大有利于方塊電阻下降的影響，導(dǎo)致熱處理溫度超過450℃后，ITO薄膜方塊電阻增加。
熱處理溫度對(duì)透光率影響如5圖所示，由圖5可以看出，熱處理溫度對(duì)透光率的影響，在熱處理溫度為475℃之前并不大，當(dāng)熱處理溫度高于475℃后，透光率隨熱處理溫度的增高迅速下降。

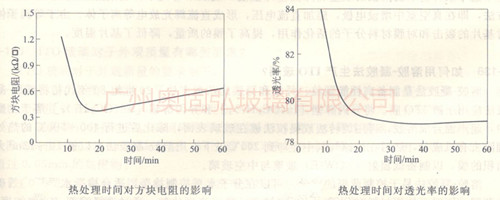

熱處理是將對(duì)方塊電阻的影響如圖6所示，由圖可以看出，熱處理時(shí)間較短時(shí)，ITO薄膜方塊電阻較大，隨著熱處理時(shí)間的增加，ITO薄膜方塊電阻迅速減??；當(dāng)熱處理時(shí)間超過15min后，隨著熱處理時(shí)間的增加，ITO薄膜方阻緩慢上升。熱處理時(shí)間較短時(shí)，ITO薄膜晶粒較小，方塊電阻較大；隨著熱處理時(shí)間的增加，ITO薄膜晶粒變大，方塊電阻迅速下降；當(dāng)熱處理時(shí)間超過15min后，隨著熱處理時(shí)間的增加，ITO薄膜晶粒變大，方塊電阻迅速下降；當(dāng)熱處理時(shí)間超過15min后，隨著熱處理時(shí)間的增加，ITO薄膜晶粒尺寸變化不大，方塊電阻變化不大。
熱處理時(shí)間對(duì)透光率的影響如圖7所示，由圖可以看出，熱處理時(shí)間較短時(shí)，ITO薄膜透光率較高，隨著熱處理時(shí)間的增加，ITO薄膜透光率隨之減??；當(dāng)熱處理時(shí)間超過15min后，隨著熱處理時(shí)間的增加，ITO薄膜的透光率下降緩慢；熱處理時(shí)間超過30min后，ITO薄膜的透光率基本不隨著熱處理時(shí)間的增加而變化。
24小時(shí)客服熱線：18820116619 （胡先生） QQ ：18820116619
相關(guān)熱詞搜索：高溫玻璃 耐高溫玻璃
上一篇：加工玻璃的可劃分為幾類
下一篇：高溫玻璃加工制造工藝之—切裁
